Standard Mold Punches အတွက် လက်တွေ့လမ်းညွှန်ချက်- ရွေးချယ်မှုမှ ပြုပြင်ထိန်းသိမ်းခြင်းအထိ ဘဝသံသရာ အပြည့်အဝ စီမံခန့်ခွဲမှု

ပုံသွင်းခြင်းနှင့် ပုံသွင်းခြင်းလောကတွင်၊ Punch သည် အလွန်အရေးကြီးသော်လည်း မကြာခဏ သတိမမူမိသော အစိတ်အပိုင်းများထဲမှ တစ်ခုဖြစ်သည်။ ပစ္စည်းကို ခွဲထုတ်ရန် သို့မဟုတ် ပလတ်စတစ်ပုံပျက်စေရန် တိုက်ရိုက်ထိတွေ့သည့် အစိတ်အပိုင်းအနေဖြင့်၊စံမှိုဖောက်စက်၏စွမ်းဆောင်ရည်သည် ထုတ်ကုန်အရည်အသွေး၊ ထုတ်လုပ်မှုထိရောက်မှုနှင့် ကိရိယာကုန်ကျစရိတ်များကို တိုက်ရိုက်ဆုံးဖြတ်သည်။ သင်သည် မြန်နှုန်းမြင့် တံဆိပ်တုံးထုခြင်း သို့မဟုတ် တိကျစွာ ပုံဖော်ခြင်းလုပ်ငန်းကို လုပ်ဆောင်နေသည်ဖြစ်စေ၊ ပစ္စည်းရွေးချယ်မှုမှ ပြုပြင်ထိန်းသိမ်းမှု စည်းကမ်းအထိ—စံဖောက်မှုများ၏ လက်တွေ့ကျသောရှုထောင့်များကို နားလည်ခြင်းသည် သင်၏ထုတ်လုပ်မှုလုပ်ငန်းစဉ်ကို အကောင်းဆုံးဖြစ်စေရန်အတွက် မရှိမဖြစ်လိုအပ်ပါသည်။

I. Standard Mold Punch ဆိုတာဘာလဲ။

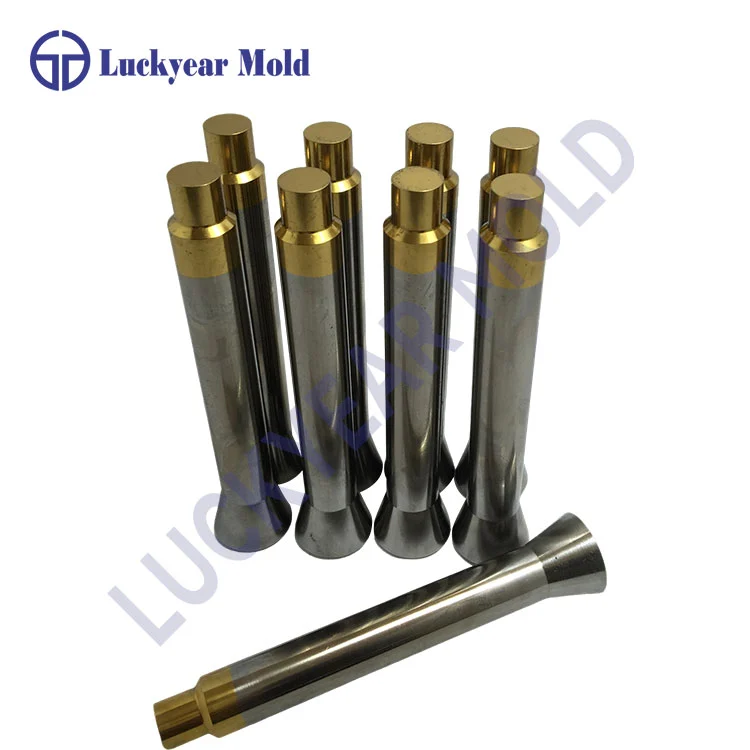

Punch-pin, stamping punch, သို့မဟုတ် ရိုးရှင်းစွာ punch ဟုခေါ်သော စံမှိုဖောက်စက်သည် စဉ်ဆက်မပြတ် ထိုးနှက်ခြင်း၊ ထုလုပ်ခြင်း သို့မဟုတ် ထုလုပ်ခြင်းလုပ်ငန်းကို လုပ်ဆောင်သည့် တံဆိပ်တုံးထုခြင်းတွင် တပ်ဆင်ထားသော သတ္တုအစိတ်အပိုင်းတစ်ခုဖြစ်သည်။ ၎င်းသည် workpiece material ကို လိုချင်သော ထုတ်ကုန် သို့မဟုတ် semi-finished အပိုင်းသို့ ခွဲထုတ်ရန် သို့မဟုတ် ပုံသွင်းရန် အံသေနှင့် တွဲဖက်အလုပ်လုပ်သည်။

Standard punches များသည် မတူညီသော application များနှင့်ကိုက်ညီစေရန် အမျိုးမျိုးသော configuration များဖြင့်လာပါသည်။ အဖြစ်များသောအမျိုးအစားများတွင် T-type စံဖောက်မှုများ၊ B-type စံဖောက်မှုများ၊ လမ်းညွှန်ထားသော ထိုးဖောက်မှုများ၊ sub-die punches နှင့် forming punches များပါဝင်သည်။ Punch "Standard" ကိုဖြစ်စေသောအရာမှာ ၎င်း၏အတိုင်းအတာနှင့် သတ်မှတ်ချက်များသည် ISO၊ DIN၊ JIS၊ HASCO၊ DME သို့မဟုတ် MISUMI ကဲ့သို့သော သတ်မှတ်ထားသော နိုင်ငံတကာစံနှုန်းများနှင့် ကိုက်ညီသောကြောင့် အပြန်အလှန်လဲလှယ်နိုင်မှုနှင့် ကြိုတင်မှန်းဆနိုင်သော စွမ်းဆောင်ရည်ကို အာမခံပါသည်။

II ပစ္စည်းများနှင့် ထုတ်လုပ်ခြင်း- စွမ်းဆောင်ရည်၏ အခြေခံအုတ်မြစ်

အသုံးများသောပစ္စည်းများ

Punch material ရွေးချယ်မှုသည် ကိရိယာ၏သက်တမ်း၊ ခံနိုင်ရည်ရှိမှုနှင့် ကုန်ကျစရိတ်တို့ကို တိုက်ရိုက်သက်ရောက်သည်။ ဤတွင် အသုံးအများဆုံးပစ္စည်းများမှာ-

မျက်နှာပြင် ကုသမှုများ

Punch life ကို သက်တမ်းတိုးရန်၊ မျက်နှာပြင် ကုထုံးများကို မကြာခဏ အသုံးပြုသည်-

TiN – ရွှေအိုရောင်၊ အလွန်ကောင်းမွန်သော ဝတ်ဆင်မှုကို ခံနိုင်ရည်ရှိသည်။
TiCN – TiN ထက် မာကျောမှု ပိုမြင့်ပြီး၊ အညစ်အကြေးများအတွက် ကောင်းမွန်သည်။
TiAlN – အလွန်ကောင်းမွန်သော အပူခံနိုင်ရည်ရှိသော၊ မြန်နှုန်းမြင့် အပလီကေးရှင်းများအတွက် အကောင်းဆုံးဖြစ်သည်။
AlCrN – ခြောက်သွေ့သော စက်ပိုင်းဆိုင်ရာ အခြေအနေများတွင် သာလွန်ကောင်းမွန်သော စွမ်းဆောင်ရည်
DLC – ပွတ်တိုက်မှုနည်းပြီး ပစ္စည်း၏ ကပ်ငြိမှုကို လျှော့ချပေးသည်။
Black Nitriding - ကုန်ကျစရိတ်သက်သာသော မျက်နှာပြင် မာကျောခြင်း။

အဓိက Dimensional ကန့်သတ်ချက်များ

Standard Punches များကို တင်းကျပ်စွာ ခံနိုင်ရည်ရှိစေရန် ထုတ်လုပ်ထားပါသည်။ အရည်အသွေး စံဖောက်စက်သည် ပုံမှန်အားဖြင့် ရရှိသည်-

• အချင်းခံနိုင်ရည်- ±0.001mm မှ ±0.002mm

• Concentricity- 0.002mm အတွင်း

• အဝိုင်း- 0.003mm အတွင်း

• မျက်နှာပြင်ကြမ်းတမ်းမှု- Ra 0.04 မှ Ra 0.4

III မှန်ကန်သော Standard Punch ကိုရွေးချယ်နည်း

ရွေးချယ်မှုသည် သင့်လျှောက်လွှာ၏ သီးခြားလိုအပ်ချက်များပေါ်တွင် အခြေခံသင့်သည်။ ဤအချက်များကို သုံးသပ်ကြည့်ပါ-

1. ပစ္စည်းနှင့်လိုက်ဖက်မှု

Punch material သည် workpiece material နှင့် ကိုက်ညီရမည်။ အလူမီနီယမ် သို့မဟုတ် အပျော့စားသံမဏိကဲ့သို့ ပျော့ပျောင်းသောပစ္စည်းများအတွက်၊ အလွိုင်းကိရိယာစတီးလ်သည် လုံလောက်ပါသည်။ သံမဏိ သို့မဟုတ် ခွန်အားမြင့်သတ္တုစပ်များအတွက်၊ မြန်နှုန်းမြင့်သံမဏိ သို့မဟုတ် ကာဗိုက်ကို အကြံပြုထားသည်။

2. ထုတ်လုပ်မှု ပမာဏ

အသံအတိုးအကျယ် / ပုံတူရိုက်ခြင်း- အလွိုင်းတူးလ်စတီးလ်သည် ကုန်ကျစရိတ်သက်သာသော ဖြေရှင်းချက်တစ်ခု ပေးပါသည်။
အလတ်စား ထုထည်- မြန်နှုန်းမြင့်သံမဏိသည် စွမ်းဆောင်ရည်နှင့် ကုန်ကျစရိတ်ကို မျှတအောင် ပံ့ပိုးပေးသည်။
ထုထည်မြင့်မား / စဉ်ဆက်မပြတ်ထုတ်လုပ်ခြင်း- Tungsten carbide သို့မဟုတ် အမှုန့်သတ္တုဗေဒစတီးလ်များသည် သက်တမ်းတိုးကိရိယာသက်တမ်းတစ်လျှောက် ၎င်းတို့၏ ကနဦးကုန်ကျစရိတ် ပိုမိုမြင့်မားကြောင်း အကြောင်းပြသည်။

3. နိုင်ငံတကာ စံချိန်စံညွှန်း လိုက်နာမှု

စံဖောက်ခြင်းများသည် အပြန်အလှန်လဲလှယ်နိုင်မှုအတွက် အသိအမှတ်ပြုထားသော စံနှုန်းများနှင့် ကိုက်ညီသင့်သည်-

ISO 8020 – ဖောက်ထွင်းမှုများအတွက် နိုင်ငံတကာစံနှုန်း
DIN 9861 – ပုတ်ခတ်မှုများအတွက် ဂျာမန်စံနှုန်း
MISUMI / DAYTON / HASCO – တွင်ကျယ်စွာ အသုံးပြုသည့် လုပ်ငန်းဆိုင်ရာ စံနှုန်းများ

4. အရေးကြီးသော အတိုင်းအတာများ

အလုပ်လုပ်သည့်အပိုင်းအချင်း၊ တပ်ဆင်မှုအပိုင်းအတိုင်းအတာနှင့် စုစုပေါင်းအလျားတို့ကို ဂရုပြုပါ။ ၎င်းတို့သည် သင့်သေတ္တာအစုံ၏ သတ်မှတ်ချက်များနှင့် ကိုက်ညီရပါမည်။

IV Punch-to-Die Clearance- အရေးကြီးသောဆက်ဆံရေး

Punch နှင့် Die အကြား အံဝင်ခွင်ကျသည် ထုထည်အရည်အသွေးအတွက် အဆုံးအဖြတ်ပေးသော အချက်ဖြစ်သည်။ သင့်လျော်သောရှင်းလင်းမှုသည် သန့်ရှင်းသော ရိတ်ခြင်းကိုသေချာစေပြီး burr များဖြစ်ပေါ်ခြင်းကို လျှော့ချပေးပြီး ကိရိယာ၏သက်တမ်းကို သက်တမ်းတိုးစေသည်။

ယေဘူယျအားဖြင့်၊ သင့်လျော်သောရှင်းလင်းမှုကိုခွင့်ပြုရန် အသေအဖွင့်ထက် အနည်းငယ်သေးငယ်သင့်သည်။ ဤအံဝင်ခွင်ကျမှုကို ရရှိရန်နှင့် ထိန်းသိမ်းရန်အတွက် တိကျသောထုတ်လုပ်မှုနှင့် ပုံမှန်စောင့်ကြည့်မှု လိုအပ်သည်။

V. တပ်ဆင်ခြင်းနှင့် သတ်မှတ်ခြင်း အကောင်းဆုံးအလေ့အကျင့်များ

သင့်လျော်သော တပ်ဆင်ခြင်းသည် ပုံစံထုတ်ထားသည့်အတိုင်း Punch လည်ပတ်မှုကို သေချာစေသည်-

1. ချိန်ညှိမှုကို အတည်ပြုပါ- ဘေးထွက်တင်ခြင်းကို ရှောင်ရှားရန် အကွက်နှင့် အကွက်များသည် ဗဟိုချက်ဖြစ်ကြောင်း သေချာပါစေ။

2. ထိန်းသိမ်းမှုကို စစ်ဆေးပါ- မှန်ကန်သော ထိန်းသိမ်းကိရိယာကို အသုံးပြုပြီး ပန်ကာကို လုံခြုံစွာ ချိတ်ထားကြောင်း သေချာပါစေ။

3. ကင်းရှင်းကြောင်း အတည်ပြုပါ- Punch-to-die clearance သည် သတ်မှတ်ထားသည့် အတိုင်းအတာအတွင်း ရှိနေကြောင်း စစ်ဆေးပါ။

4. ချောဆီစစ်ဆေးခြင်း- ပွတ်တိုက်မှုနှင့် အပူများစုပုံခြင်းကို လျှော့ချရန် သင့်လျော်သောချောဆီကို အသုံးပြုပါ။

VI ။ ထိန်းသိမ်းမှုနှင့် စောင့်ရှောက်မှု- Punch Life ကို တိုးချဲ့ခြင်း။

ပျက်ကွက်မှုပုံစံများနှင့် ကာကွယ်ခြင်း။

Punches များသည် အဓိကအားဖြင့် ယန္တရားနှစ်ခုအားဖြင့် ကျရှုံးသည်- ဝတ်ဆင်ခြင်းနှင့် အရိုးကျိုးခြင်း ဖြစ်သည်။

စောင့်ဆိုင်းခြင်း၏လျှို့ဝှက်ကုန်ကျစရိတ်

Punch Maintenance တွင် အဖြစ်များဆုံး အမှားတစ်ခုမှာ လုပ်ဆောင်မှုမပြုလုပ်မီ အစိတ်အပိုင်းများ မြင်သာသော burrs မပြမချင်း စောင့်မျှော်နေခြင်းဖြစ်သည်။ burrs ကိုမြင်ရသောအခါတွင်၊ Punch edge သည် သိသာထင်ရှားသော အချင်းဝက်ကို ဖွံ့ဖြိုးနေပြီဖြစ်ပြီး ပျက်စီးမှုသည် နာရီပေါင်းများစွာ စုဆောင်းနေပါသည်။

ဤဖြစ်ရပ်မှန်ကို သုံးသပ်ကြည့်ပါ- အနည်းငယ်မျှသာဝတ်ဆင်ထားသည့်အတိုင်း ပြန်လည်ချွန်ထက်စေရန် အချွန်အတက်တစ်ခုကို ဖယ်ရှားပါက၊ ဖယ်ရှားမှုသည် သေးငယ်သည်။ ဒါပေမယ့် burrs က မင်းကို အတင်းအကြပ်လုပ်ခိုင်းတဲ့အထိ စောင့်ရင် ဝတ်တာက ပိုသိသာလာလိမ့်မယ်။ အဆိုပါ အစွန်းများကို သန့်ရှင်းရေးလုပ်ခြင်းသည် ကြိုတင်ပြုပြင်ထိန်းသိမ်းခြင်းဖြင့် ဆုံးရှုံးသွားသည်ထက် ဓာတ်ပြုမှုသံသရာတစ်ခုတည်းတွင် ကိရိယာ၏သက်တမ်းကို ပိုမိုသုံးစွဲသည်။

လက်တွေ့ထိန်းသိမ်းမှု လမ်းညွှန်ချက်များ

ပိုမိုမြင့်မားသော မျက်နှာပြင်ဖိအားနှင့် အပူစုဆောင်းမှု ပိုမြန်ခြင်းကြောင့် သေးငယ်သော အပေါက်များကို မကြာခဏ စစ်ဆေးသင့်သည်။ ပိုကြီးသော ထိုးကွက်များသည် ထိန်းချုပ်ထားသော အခြေအနေများအောက်တွင် ပိုရှည်သော ကြားကာလများအထိ တိုးသွားနိုင်သည်။

ပြန်လည်ချွန်ထက်ရန် သို့မဟုတ် အစားထိုးရန် အချိန်တန်ပြီဟူသော လက္ခဏာများ

• အစွန်းအဝိုင်းကို မြင်နိုင်သည်။

• အခြေခံလိုင်းမှ လိုအပ်သော တန်ချိန်တိုးလာသည်။

• တံဆိပ်တုံးထုထားသော အစိတ်အပိုင်းများပေါ်တွင် ဖြတ်တောက်ခံရသော မျက်နှာပြင် ရာခိုင်နှုန်းကို လျှော့ချသည်။

• တသမတ်တည်းရှိသော အရည်အသွေး သို့မဟုတ် အဘက်ဘက်မှ ပျံ့ကျနေသော အစိတ်အပိုင်းများ

တင်ပြလာတဲ့ စက်မှုလုပ်ငန်းခွင်များတွင် အသုံးများသော အသုံးချမှုများ

စံချိန်မီမှိုဖောက်ခြင်းများကို ထုတ်လုပ်မှုကဏ္ဍအားလုံးနီးပါးတွင် အသုံးပြုသည်-

VIII စီးပွားရေးကို နားလည်ခြင်း။

စံမှိုဖောက်စက်တစ်ခု၏ လက်တွေ့တန်ဖိုးသည် ၎င်း၏ဝယ်ယူသည့်စျေးနှုန်းထက် ကျော်လွန်သွားပါသည်။ ဤကုန်ကျစရိတ်အချက်များကို ထည့်သွင်းစဉ်းစားပါ-

ကနဦးကုန်ကျစရိတ်- အဆင့်မြင့်ပစ္စည်းများသည် ကြိုတင်ကုန်ကျစရိတ်ပိုများသော်လည်း အသက်ပိုရှည်သည်။
ပြန်လည်ချွန်ထက်မှုကုန်ကျစရိတ်- ပြန်လည်ချွန်ထက်မှုတစ်ခုစီသည် ပစ္စည်းကိုဖယ်ရှားပြီး စုစုပေါင်းကိရိယာသက်တမ်းကို လျှော့ချပေးသည်။
စက်ရပ်ချိန် ကုန်ကျစရိတ်- မစီစဉ်ထားဘဲ ထိုးဖောက်မှုချို့ယွင်းမှုက ထုတ်လုပ်မှုကို ရပ်သွားသည် ပြုပြင်ထိန်းသိမ်းမှုကြားတွင် အကြာကြီးစောင့်ဆိုင်းခြင်းသည် စုစုပေါင်းကုန်ကျစရိတ်ကို တိုးစေသည်။
အရည်အသွေး ကုန်ကျစရိတ်- စုတ်ပြတ်သတ်ပုတ်များသည် အမြတ်အစွန်းကို ထိခိုက်စေပြီး အပိုင်းအစများနှင့် ပြန်လည်လုပ်ဆောင်ခြင်းကို ဖြစ်ပေါ်စေသည်။

စီးပွားရေးချိုမြိန်သည့်နေရာသည် စျေးအသက်သာဆုံးမဟုတ်၊ စျေးအကြီးဆုံးမဟုတ်ပါ—၎င်းသည် ၎င်း၏ဘဝစက်ဝန်းတစ်ခုလုံးတွင် တံဆိပ်တုံးထုထားသည့်အစိတ်အပိုင်းတစ်ခုအတွက် အနိမ့်ဆုံးစုစုပေါင်းကုန်ကျစရိတ်ကို ပေးဆောင်သည့်အရာဖြစ်သည်။

ဟိစံမှိုဖောက်စက်တံဆိပ်တုံးထုခြင်း လုပ်ငန်းစဉ်တွင် သေးငယ်သော အစိတ်အပိုင်းတစ်ခု ဖြစ်နိုင်သော်လည်း ၎င်း၏ ကုန်ထုတ်စွမ်းအား၊ အရည်အသွေးနှင့် ကုန်ကျစရိတ်အပေါ် သက်ရောက်မှုမှာ ကြီးမားပါသည်။ လက်တွေ့ကျသောအောင်မြင်မှုသည် သင့်လျှောက်လွှာအတွက် မှန်ကန်သောပစ္စည်းနှင့် ဖွဲ့စည်းမှုပုံစံကိုရွေးချယ်ခြင်း၊ သင့်လျော်သောတပ်ဆင်ခြင်းနှင့် ရှင်းလင်းခြင်းစီမံခန့်ခွဲမှုမှတစ်ဆင့် ဆက်လက်လုပ်ဆောင်ပြီး စည်းကမ်းရှိသောထိန်းသိမ်းမှုတွင် အဆုံးအဖြတ်ပေးခြင်း—မြင်သာသောကျရှုံးမှုကိုစောင့်ဆိုင်းခြင်းမဟုတ်ဘဲ၊ တိုင်းတာသည့်ဝတ်စားဆင်ယင်မှုနှင့် စက်ဝန်းအရေအတွက်အပေါ်အခြေခံ၍ လုပ်ဆောင်ခြင်းဖြစ်သည်။ ဂျီသြမေတြီ၊ ရုပ်ပိုင်းဆိုင်ရာ သိပ္ပံပညာနှင့် ရူပဗေဒဆိုင်ရာ ဝတ်ဆင်မှုတို့ကို အာရုံစိုက်သည့် လုပ်ငန်းစဉ် အင်ဂျင်နီယာတစ်ဦး၏ အတွေးအမြင်နှင့် ချဉ်းကပ်သောအခါ၊ စားသုံးနိုင်သော အစိတ်အပိုင်းကို ယုံကြည်စိတ်ချရသော ထုတ်လုပ်မှုပစ္စည်းအဖြစ်သို့ သင်ပြောင်းလဲလိုက်ပါ။
